GAIA-MVprofessional Handbuch

Zeichnen und Beschriftung - Featuredialog


Beschriftung

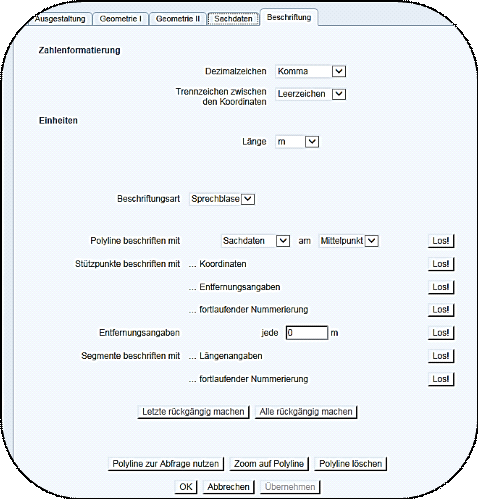

Die Karteikarte „Beschriftung“ enthält Funktionen zur Beschriftung der Geometrie. Die Beschriftung wird in Form von Betextungsobjekten erstellt, die nachher auch verschoben und editiert werden können.

graphic



Die folgenden Beispiele zeigen die Möglichkeiten zur Beschriftung:


Textbox mit Gesamtlänge
am Mittelpunkt
Textbox mit Gesamtlänge am Mittelpunkt
Sprechblase mit Verschlagwortung am
Startpunkt
Sprechblase mit Verschlagwortung am Startpunkt

Sprechblasen mit Entfernungsangaben
an Stützpunkten
Sprechblasen mit Entfernungsangaben an Stützpunkten

Textboxen mit Entfernungsangaben in 300m Abstand
Textbox mit Entfernungsangaben in 300m Abstand
Sprechblasen mit Koordinaten
an Stützpunkten
Sprechblasen mit Koordinaten an Stützpunkten

Fortlaufende Nummerierung an Stützpunkten
Textboxen mit fortlaufender Nummerierung an Stützpunkten

Textbox mit Fläche
am Mittelpunkt (Centroid)
Fläche am Mittelpunkt (Centroid)
Segmentlängen
Segmentlängen

Die erzeugten Beschriftungsobjekte werden gleich selektiert - die zuletzt erzeugte Beschriftung wird gleich wieder gelöscht, wenn im Kartenfenster Entf oder Delete gedrückt wird. Dies kann hilfreich sein, wenn z.B. ein Parameter falsch eingegeben wurde.

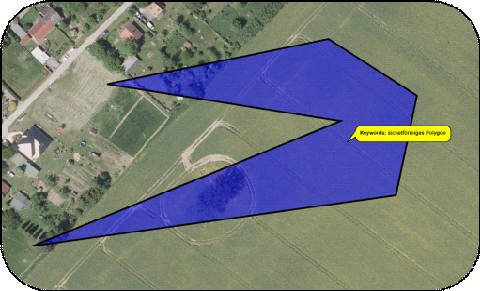

Liegt der Schwerpunkt eines Polygons außerhalb, wird das Polygon auch innerhalb beschriftet.
